2024年7月 7日 (日)

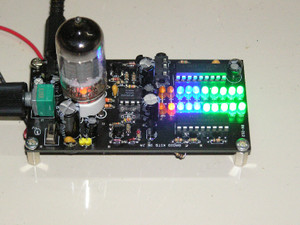

12au7 mosquito amp with led indicator .

Rk21204


YouTube: 12au7 headphone amp with led indicator . MAX 250mW

中國湖南洞庭湖潰堤逾百公尺 近6000名居民緊急撤離

Mfile_1760475_1_l_20240706084852

避難は5700人

Mfile_1760502_1_l_20240706132737


YouTube: Three Gorges Dam’s Urgent Release Causes Dongting Lake Breach, Expanding From 10M to 100M in an Hour

2024年7月 6日 (土)

中国製ラジオキットをつくりはじめた、、、

1.5vで動作するらしいラジオキット 981

P1010054

P1010055

P1010058

P1010060

低周波増幅段はB級動作なので、トランジスタ 9013の2個で1.2Vは使ってしまう。1.5V電源であれば 上側0.15V 下側0.15の間での動作になる。

供給電圧1.5Vで音32mW出せるラジオ用 AF ICはまだ存在しない。 1.8VあたりからならICでも音をだせる。 melody icはもともと信号振幅が0.1vから0.6v程度あるので後段は楽だ。 ラジオ検波段では低周波信号は10mVくらいなのでこれを1V超えまで増幅してやる。

このキットは、スピーカーにもろ電源電圧がかかる 負荷としてでなく妙な回路なので、ちょっと音がでにくい。

P1010069

周波数特性を診ると100kHzあたりがよく、人間が聞える音周波数では30dBほど減る。


YouTube: china radio kit sounds characteristics :model 921 no sound:

一言でいうと お薦めできない商品。

RF部回路も???が2ケ所あるので、 「ケースだけ利用する」のがよさそうだ。

2024年7月 4日 (木)

yahoo オークッション で見かける 「真空管ラジオのレストア品、整備品」の謎(再掲)

「修繕したものを放出することは エコで好ましいが、対価として適正なのか?」でみると、ボッタクリ?とも思えるレベルに 毎日出会うのがyahoo 。

ブーン音はラジオノイズに掻き消され判らないのが、真空管ラジオ。 ブーンと聞こえるのは????。修繕下手?? と思いつつ眺めるのをお薦めする。 トランス搭載ラジオでは、VRを絞るとブーン音は聞こえない。




Lafayette Explor-Air Mark V Receiver :VR絞るとハム音聞こえないんです。
YouTube: Lafayette Explor-Air Mark V Receiver :VR絞るとハム音聞こえないんです。

真空管 5球式トランスレスラジオ UA 360
YouTube: 真空管 5球式トランスレスラジオ UA 360

VICTOR FU-1000 TUNER  :FM真空管チューナー マジックアイ
YouTube: VICTOR FU-1000 TUNER  :FM真空管チューナー マジックアイ

*************************************

yahoo オークッショを眺めていると「レストア品」、「整備品」「整備済み」の真空管ラジオに遭遇する。

まあ外観は時間と労力を掛ければ充分に美品に仕上がる。あえて歳月の重みを好むことも重要だがね。




さて謎を幾つか発見した。

★VRを上げて音量を大きくすると音が割れます。

 ⇒奇怪しいね。バイアスを見直してレベル配分見直しが普通の手順。




★重要なので調整は丁寧にやりました。

 ⇒おいおい当たり前だぞ。当たり前のことを主張しなきゃならないなんてどういう水準かな?




★真空管ラジオ特有のハム音があります。

 ⇒ブーン音が聴こえてこない真空管ラジオも世間にはあるぞ。知らないのかな?

   VTVMが写真に映っているので数字で示せるはずだが、数値表記できないほど強いハム音かな?   測定器があるのにあえて測定しない意図は何かな?

 ⇒メーカー製ラジオでもハム音が強くなるようにヒーター配線されたものを時折見かけるので、必ず確認すること。 安易に信じては駄目。






★配線はやり直しました。

 ⇒ハム音が強くなるように配線改悪されているが、どうしてかな?

  ⇒局所集中アースにしないのは何故? もっとブーン音減るのにね




★長いアンテナ線にすると発振します。

 ⇒「検波できないRF成分の廻込み」を理解していない水準。もっと古書を読むように。

 ⇒相が廻りにくいようにIFTの向きを並び替えること。AVCラインからの輻射(電波放射?)を含めて対策すること。




★其々のヒーターピンの片側が単独接地されていない。(audioのようにツイスト線で引き回し)

 ⇒色々と不具合が発生するのだが、経験が乏しくて未体験かな?

  単独接地する理由が古書に記述あるよ。




★ヒーターラインを3端子レギュレータでDC化。

 ⇒6.3Vを5Vに落して働きを悪くしてどうしたいのだろう?

  3端子レギュレータは強力なノイズ源になり電波で撒き散らすのだが、SNを悪くしてどうしたいのだろう?




*******************************************************

もっと水準を上げないと多分恥ずかしいね。

「測定器を持たずに治しました。お金ください」が圧倒的なので、随分と技術レベルは低い。

朽ちた部品を新品に換装することは中学生でもできる。

ST管ラジオ時代は電解コンデンサーが高価だったので、回路設計も電解コンデンサーの数量が少なくなるようにまとめられている。 +Bのリップル200mV以下になるような平滑回路に改良することをお薦めする。(ブーン音がするラジオで聴いても楽しくないと想う)

手に入れる側も「見る目」が求められる。真贋入り乱れる古美術品と同じや。

2024年7月 2日 (火)

湖南平江发布抗击特大洪水通告がtop news

湖南平江发布抗击特大洪水通告

https://haokan.baidu.com/v?pd=wisenatural&vid=11482227873440967157

2024年7月 1日 (月)

福祉給付金とは、年金未納の異国人に支払うおかね。於:神戸市

2023年度で1憶円こえた神戸市。


YouTube: 【桜井誠】年金の掛け金を払わずに外国人に年金を支給する神戸市役所に抗議!【2024年東京都知事選挙出馬】

日本人から 集めた税金が、 なぜ異国人の生活費としてでていくのか?

****************************************

安倍先生が 韓国李家の本家だからそうなっていると、 読める。

土砂堆積は日本平均 300m3 /km2/年

日本平均 300m3 /km2/年になっている。これは京都大学の防災研究所論文にて公開されている。

高瀬ダムは5470m3 /km2/年なので 日本平均の15倍速く溜まる。 けっか土砂多量にて2100までに満砂になる。 そこで焦った国土交通省が ダム砂排出を考えついた。
