波形に難点があったRK-377v2の改善を図ってみた。
buffer負荷はタンク回路でなく、RFC負荷。
変調はかなり深く入った。
YouTube: signal injector : pwm by tlp559 de RADIO KITS IN JA
****************************************
データメモ。
C12=51PF, TC1=10PF. R23=330. C22=104. C23=472
ADJ1=1.65k. ADJ2=0.9k.
LEVEL=9k. V-ADJ=4k
YouTube: signal injector : pwm by tlp559 de RADIO KITS IN JA
トーン信号が矩形波だから成立する。 音楽は不向き。
RK-377v2
**************************************************
F=455.5kHz
****************************************************
tone波形。
*********************************************
綺麗ではないが乗算されている。 osc強度を下げていくと改善はされてくるがマ－カーの飛びがガツンと弱くなるので そこそこに合わせた。
フォトカプラー端波形は、応答が追い付いている。しかしでbuffer ＴＲの立ち上がりが遅れている気配。
、、と勉強になった。
RK-377v2。 従来品と異なるアプローチのシグナルインジェクタです。
「ne555音源をne612での乗算基板」とは異なり、トーン音（矩形）がギザギザして聞こえるのが特徴
+++++++++++++++++++++++++++++++++++++++++
ギルバートセルを使わなくても「amラジオで受信できるトーン信号を飛ばせた」。
現状は音楽には不向きです。
・波形が綺麗でない理由は幾つか考えられるが、oscはそこそこ弱くてよいらしい。
後段bufferが入力過多で負けるので、
・「osc部の動作電圧を下げて強さを弱める」改良版(rk-377v3)を検討中。
***********************************************************
真空管時代のAM MODは、「音声信号でCLASS C動作のRF部信号を切っている。」のイメージ。
今回は トーン信号でRF信号を切っているが、CLASS C動作回路ではない。負荷はタンク回路ではない。
フォトカプラーを使った変調で、455kHz マーカーにしてみた。 前回とはスイッチング箇所を変えた。
toneは半固定VRで可変する。
YouTube: radio marker F=455kHz . photocoupler modulation. de radio kits in ja.
**************************************
トーン信号が矩形波だから成立する。 アナログ音楽は不向き。
RK-377v2
前回の電波波形。osc端での波形。（下流の部品はついていない）
**************************************************************
シグナルインジェクターtype2がまとまった。
既公開のように455kHzでoscできた。
変調のことはここにも公開。
秋月で扱っているTLP559に OSC回路＋BのON/OFFをさせている。
下動画はNE555の矩形波なので、心地よくない音になっている。
YouTube: signal injector for 455kHz maker . using tlp559 audio modulator.
osc部からの結合Cを増やすと発振周波数が引きずられて1kHzほど下がる。Cを減らすと出力が弱くなり電波ではとばない。

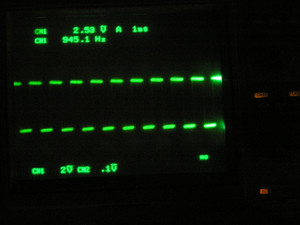

トーン波形。
**********************************************
RF信号受けを変えてみた。

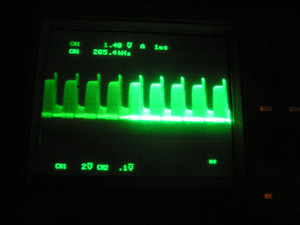

1NFで受けると波形はこうなった。 56PFで受けると綺麗だが増幅できない。

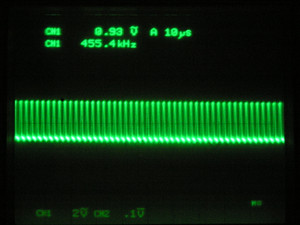

osc波形。

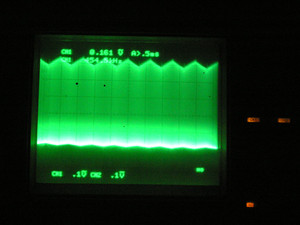

出口での変調波形。ne555から矩形波がでてくるが、前回と同じ波形にならない理由は不明。
データは取れたので、配置を変えて基板手配した。
