weaver式 ssb 歴史 QST誌でW1PNBが「SSB第三の方法」で公開した
50MHzで100w. 4ele rotaly yagi
1947年のqsl card
Many thanks to Udo DJ5VJ for providing many of these articles. Thanks also to John G0UCP for translating the 1984 CQ-DL DK7JD article.
| Publication | Issue | Author | Size | Article |
| QST | Sep 1957 | Howard Wright W1PNB | 1.18M | The third method of SSB |
| US Patent | Mar 1960 | Donald Weaver | 364K | Single Sideband Modulator |
| Von Günter Peltz | 1.7M | SSB nach der "dritten Methode" (GERMAN) | ||
| RadCom TT | Nov 1975 | Chris Bartram G4GDU | 206K | CMOS third-method SSB generator |
| 73 | Feb 1977 | James Wilson Jr WB0JXY | 1.55M | SSB: The Third Method |
| CQ-DL | Dec 1984 | Burkhard Kainka DK7JD | 1006K | 80m SSB Transceiver nach der dritten methode (GERMAN) |
| CQ-DL | Dec 1984 | Burkhard Kainka DK7JD | 657K | English translation of above CQ-DL DK7JD article (G0UCP) |
| HR | Jul 1985 | Norm Bernstein N1COX | 1.07M | 2-meter transmitter uses Weaver modulation |
| EW & WW | Apr 1993 | Nic Hamilton G4TXG | 5.36M | SSB: third method, fourth explanation |
| EW & WW | Sep 1994 | Frank Dorey | 731K | Direct Conversion SSB receiver |
| RadCom | Jun-Oct 1996 | Peter Rhodes G3XJP | 5.06M | Third-Method SSB HF Transceiver |
ベクトルを CCW or CWで upper or lower に分かれる。
counterclockwise 略ccw でなくて anti clockwise と呼んでいたらしい。 「回転方向 acw」ってのは1975年以降の機械図面でみた記憶がない。
Ｑを進相でmixさせるとUSB.
*******************************************
Q側が遅れた相でMIXさせるとLSB

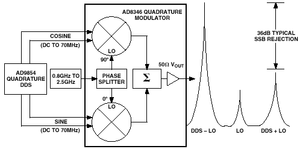

ANALOG DEVICE社では 半導体デバイスでSSBをつくると、 不要なSIDEBANDとの差は36dBとされている。（実測 そうなんだろう）.
日本語での実験例は40dBで御の字。 PICで作ると60dBくらいにはなる。
メーカー無線機 では不要逆サイドを除去するために後段に20dBほどのLPF(soft？ 実回路？)入れているはず。
