RADIO KITS IN JA　

スモーキーアンプ向けに基板をおこした。

TDA7052A。　3Vだと動作が？？？なので5Vはほしい。

電源をつくってみた。　電源トランスは9V？　0.1A?　だった記憶。　今日yahooをみたがまだ流通している。

ケースは　CB-55.

部品代でお金が掛かったのがこのケース。　廃版確定済みなので　あと50個ほど摂津工業在庫で終了。

電源基板はRK-219(65mm  x  55mm)。5段平滑回路。　抵抗は2.2Ω　2wを5個。　電源起因の60ヘルツ（120ヘルツ）ブーンは動画のように聞こえない。

YouTube: TDA7267 stereo amp with D.I.Y supply

黒川敦彦氏のWikipediaをみると、2000年頃からのアレが公開されていないので、どうなんだろうね。

鬼籍のネットゲリラ氏は　家計学園のこと記事にはしていたので、名前はたくさんでてきてた。　

 ICをつかったアンプにしてはよい音で聞こえてきた。　やや驚き。

YouTube: TDA7267 stereo amplifier D.I.Y

乾電池単3 ｘ 4の6vだと供給電流が非力。　

*****************************************

作例548目。　　　RK-294

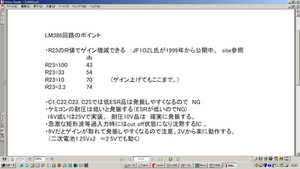

lm386は　ゲインが70dB超えるICだ。　詳細はJF1OZL 氏WEBにある。オイラはここに公開済み。

低ESR品は　発振しやすい方向になるので、お薦めはしない。　これ、理由わかりますよね。コンデンサーメーカーsiteには、その理由が公開されている。多分visiterは読んでいると思う。

乾電池で鳴らす小型アンプ基板が10種くらいになってきたので、　まとめつつある。

ic_amp.pdfをダウンロード

聴感ではaudio全盛期のICは確実に音が良い。リードフレームの製造が日本国だった頃だ。　　　　IC内シリコンでのパターン幅が2000年代製品より広い時代なので、電子の気持ちになれば通路が広く流れやすいようだ。　

ICの傾向としては90年代半ばから現在のモデルは音が劣る。

3Vで　8オーム負荷にてBTL動作するICに　6V印加すると　疑似短絡モードに入ってしまうので注意。　MC34119はそうだった。 10Ｗ　BTL  ICとは別物だ。

amp_list1.pdfをダウンロード

使ったICでお薦めは　

1、国産　お薦め

2, 海外品　お薦め

トムソン　   TDA2611　　1982年：リリース

トムソン　   TDA7050   :   TDA7052Bが1966年リリースとPDF公開されているのでその前後？？

トムソン　　TDA7053

トムソン　　TDA7235　　1985年：？？　リリース

3, 捨てた方がよい品　　2種類。

*************************************************

RK-238 TDA7053

YouTube: 超簡単自作アンプ　: TDA7053A

RK-239 OP741+ twin NJM2073



YouTube: op741 +NJM2073 head phone AMP





RK-246 TDA7050

YouTube: TDA7050 amp : supply 3v





RK-248 TDA7052

YouTube: Twin tda7052 amp :supply 2 x AA





RK-249 TBA820M

YouTube: tba820M stereo amp: 9v supply





RK-251 MC34119

YouTube: mc34119 stereo amp : AA x 2 supply

RK-253 TDA2822

YouTube: tda2822 stereo amp . battery AAA x2 (3v)

RK-254 TA7252 (12V)

YouTube: ta7252 stereo amp :supply 12v

RK-255 NJM2073

YouTube: njm2073 : Bridge-Tied-Load / supply 2 x AA (3V)

RK-256 AN7112

YouTube: AN7112 stereo amp .d.i.y

RK-257  LM4863

YouTube: LM4863 amp : 3v supply

YouTube: LM4863 amp : 6v supply

RK-258 TDA7052A

YouTube: Twin TDA7052A amp : 6V supply (4 xAA)

RK-259 AN7511

YouTube: twin AN7511 stereo amp : 4x AAA. panasonic

RK-261 TDA7235

YouTube: TDA7235 AMP :supply 4 x AAA (6v) . model no RK-261.

RK-262 TDA7233

YouTube: Twin TDA7233 AMP : 3V (2 x AA)supply

RK-263 TDA2611

YouTube: tda2611 stereo amp :supply 16v

RK-266 TA7769

YouTube: toshiba TA7769 AMP : supply 6v (4 x AAA)
