2025年5月10日 (土)

NJM2241 同期検波のIC。 SSB受信機向けに使えそうだね。2

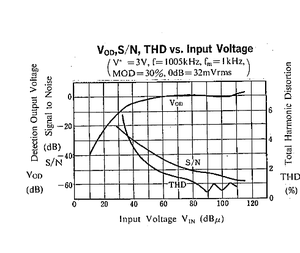

AM受信時の特性。RF信号 3uVくらいからAM復調できるらしい。


2241
AGC レンジもそれなりあるので3V供給はサイズ面で魅力。

AF-AMPはLM386並みの40dB.  AMレシーバー向けのIC。

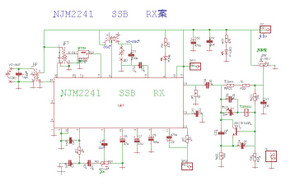

案はこんな感じ。データシートを見ると、局発はダンパー抵抗が必要な感じ。

2241_2

IFTは枯渇中なので、注意。

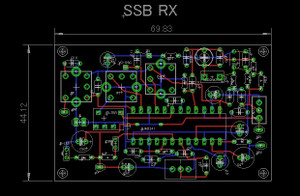

Ssb_2241

フォルターはW55I。 BFOは455+2=457kHzネライ

csb455で457kHz発振はほぼ無理なので、ztb460を使うのがコツ。

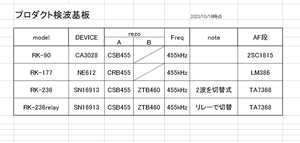

Hyou P1010034_2

P1010031

12AU7を2本使って 455KCプロダクト検波基板にした。

OSCコイルは手巻き。


YouTube: 12AU7 プロダクト検波基板 (13V供給)    de radio kits in ja

Rk348
