40m CW専用受信基板案
CWフィルターは1950年代技術のまま。 シングルスーパー。
RF アンプはゲイン15dB目標。
1st mix部はリング回路。
復調はne612(この周波数だとゲインが取れる).
AFはTDA7532(差動入力の1Wアンプ).
CRYSTAL は偏差30PPMなのでfilterを構成すると500Hzの範囲でばらつく。作りこみ品質が収束していれば200Hz程度に収まる？？？？
oscはバリコン可変。 バリキャップでは時間とともに周波数が動いていくので、微調整用(ぷにしか使えない。
*********************************
1st oscをうまく使うとtxに回せる。
**************************************************

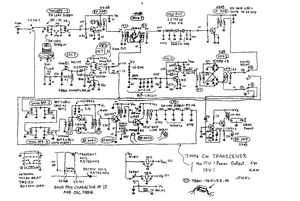

JF1OZL氏の CW TRX
