7MHzダイレクトコンバージョン。 デバイスにsn16913.
************************
sn16913を採用したものとしてピコシリーズが有名である。ピンは下写真のようになっている。
オイラもこの4月に実験したが、ミズホ 高田OMの回路だけ乗算できた。(他の回路は駄目)
上記のように搬送波は5番ピン、スイッチングされる信号は2番に入っている。 オイラも同じにした。
キャリアを2番ピンに入れると駄目な結果になる（4月に実験済)
**************
①先日着した基板。
SN16913を使ったRX基板を実装した。
②
基板サイズは、NE612式RK-22(2017年作成)の7割ほどになった。
③
OSC具合。
④
SGからの信号を受けてみた。
この信号も聴こえてくる。 奇怪しい。MAX295の自励OSCの高調波が聴こえきているぽい。
物理的距離が近くなって飛び込んでいるようだ。
⑤
MAX295を停止させてみた。
AM検波作動になっているぞ。SN16913でのプロダクトになっていない。
⑥
バラックにして実験した。
搬送波は5番にいれた方が随分とレスポンスが良い。 やはり高田OMの回路が正しいと思える。
この基板化経緯の全ては ダイレクトコンバージョン SN16913 にて公開中。
**************************************************************************
sn16913を使った同期検波ユニット。
YouTube: 同期検波基板の通電確認 ：synchronous detection
キットはRK-154で検索。
******************************************************************

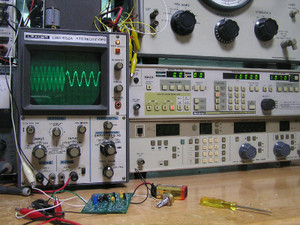

参考にsn16913を使ったam-tx時の波形。 基板はこれ。
*************************

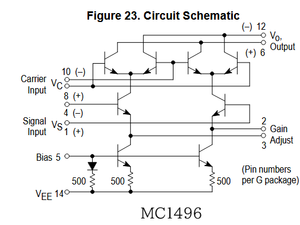

DBMでは加算もできる。乗算もできる。 差動回路の動作点次第でどちらもできる。処々の算出式には動作点の考慮がないようだ。
YouTube: testing MC1496 for AM mod. adder or not ?
****************************
・FCZ氏の云う「変調トランスレス変調」のTX基板
YouTube: 6石AMトランスミッター transmitter board. amplitude modulation.
