AM放送の同期検波：模式図 quadrature demodulation

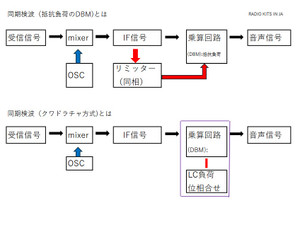

模式図
****************************************
クワドラチャ方式において
日本製の同期検波ラジオ ICとして TA7641が 有名。他はTA7687。
欧州製で有名なのは TDA4001, TDA1220.
2020年ころのICでは NJM2241.
World wideに売れたのが東芝TA7641.
YouTube: TA7642,LA1600,TDA4001を聞き比べ。 TX側はDSB-SC.(MC1496)
*****************************************
作例があるDBMは
SN16913, MC1496,CA3028, NE612, LM567.
十分な乗算させるために上流にリミッター回路(RF 0.4～0.6V程度)は必須

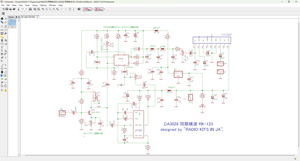

CA3028での作例。
**********************************
「直角位相」
直角位相振幅変調（quadrature amplitude modulation）、
直角位相成分（quadrature component）
ただし近年は「直角位相」から「直交位相」への言い換えが総務省等においても多くなっており、通信事業従事者等はこれらを用いることが無難であるという考えがある。
********************************************
直交位相検波 クワドラチャ検波方式で「トランジスタ+lc」だけでつくった回路をいま 調べてる。
tda4001の等価回路も探してる。
ギルバートセルをTTLで換装する模式図。
