回路図:自作ラジオ分野  (2SC1815ラジオ、トランジスタラジオ、再生式ラジオ、真空管ラジオ、AMワイヤレスマイク、等 )

このsiteにきて回路pdfをみる割合は0.07%ほどなことも統計上判明しているので、pdf版はさきざき必要ないと思っている。

・「呼び半田」を知らない知的水準では、理解できないと思います。電気工作の素養を身につけてから来訪ください。

・自作時にPDF化した回路図をUP します。 昔の手書き図はUP予定がありません。所々、間違っています。ご容赦ねがいます。実装ノウハウは製作記事にてご確認ください。

・真空管データシートに記載されているように「増幅度は±20%の範囲」にありますので、球数が増えると増幅度のバラツキ幅が大きくなります。増幅度のターゲット数値を決定して、カソード抵抗値を変化させて目的増幅度に合わせるのがベストな方法です。

・「増幅度のバラツキが皆無であれば、負荷曲線を利用して設計」は論理的に成立する可能性はあります。実測値の点記入がないデータがメーカーから公開されていますが、サンプルを集めて統計化した資料の質として低いと云えます。資料の質に意識がいくとエンジニアの入り口に立てます。「増幅度は±20%の範囲」の補正を含んで設計ください。データを忖度した三菱、神戸製鋼、東レ、日立って会社も日本にありますね。三菱、日立ってのは真空管を製造していた会社の名前とよく似てますね。

回路図中のCR値は目安程度にお使いください。半導体回路はhfeが存在しますので、回路図中のCR値は目安程度にお使いください。

・トランジスタ回路はhfeに左右され、高周波増幅ではCのQにも左右されます。Qのよいコンデンサー群は秋月にあります。

中間増幅段の負荷は、①抵抗負荷 ②トランス負荷 ③チョーク負荷があります。
NHK発行の「ラジオ技術教科書」にそれぞれの特徴がありますので、詳細はそちらをご覧ください。

☆☆☆☆☆真空管ラジオ:ミニチュア☆☆☆☆☆

104

① 3球スーパー 3S-STD改 ⇒3tube_super_6kt6.pdfをダウンロード

      penのg1抵抗が絵落ちしています。製作時には追加してください。

②  5球スーパー ダイオード検波 6GK5  ⇒5tube_6gk5_super.pdfをダウンロード

③ 2球スーパー 6GH8            ⇒2tube_super6gh8.pdfをダウンロード

④ 4球スーパー RF球6688  ⇒4tube_super6688.pdfをダウンロード

⑤ 単球再生式   6EH8           ⇒1tube_regenerative.pdfをダウンロード

⑥ 4球スーパー  EBF80          ⇒4tube_super_ebf80.pdfをダウンロード

0341

⑦ 他励式真空管スーパラジオ  ⇒ super_6bq7.pdfをダウンロード

 6BD6のPIN2 ⇔PIN7がリバースで間違っていますので、注意してください。

OSC球の発振の切っ掛け用コンデンサーは、プレートに吊るしてください。

OSCのG1は22KΩで落してください。22PFはOSCのG1に接続してください。

132

⑧ 他励式 真空管短波ラジオ   ⇒super_6bq7_sw.pdfをダウンロード

    50PFはOSCのG1に接続してください。

⑨ MT管6球(6AL5,6AN4)          ⇒mt_6tube_6al5_6an4.pdfをダウンロード

⑩ MT管IF3段 6AV6検波   ⇒6tube_super_6av6.pdfをダウンロード

⑪ MT管 他励式5球 6GH8,6JD6,6FM8⇒  super_6gh8_6fm8.pdfをダウンロード

⑫ MT管 5球 6BA7,EBF80,6BQ7⇒  mt_5tube_6ba7_ebf80_6aq5.pdfをダウンロード

⑬ MT管 5球 6BY6,EBF80,6J4,6CZ5⇒mt_5tube_6by6_6j4_6cz5.pdfをダウンロード

⑭ MT管 5球 6BY6,EBF80,6J4,6AQ5⇒5tube_super_ebf80_6j4.pdfをダウンロード

⑮ MT管 5球 6BE6,6CR6,6DK6,6CM6⇒ mt_5tube_6cr6_6cm6.pdfをダウンロード

☆☆☆☆☆真空管ラジオ:GT管☆☆☆☆☆

013

① GT管6球スーパー  6H6 倍電圧検波       ⇒gt_6tube_super.pdfをダウンロード

② GT管6球スーパー  6H6 検波 低歪み   ⇒gt_6tube_super_avc.pdfをダウンロード

③ GT管5球(6SQ7)回路図          ⇒5tube_super_6sq7.pdfをダウンロード

④ GT管5球(6J5) ダイオード回路図       ⇒5tube_super_6j5.pdfをダウンロード

⑤   GT管5球スーパーラジオ(6AQ7)⇒radio_6aq7.pdfをダウンロード

⑥ 新6AQ7ラジオ⇒6aq7.pdfをダウンロード

☆☆☆☆☆真空管ラジオ:ST管☆☆☆☆☆

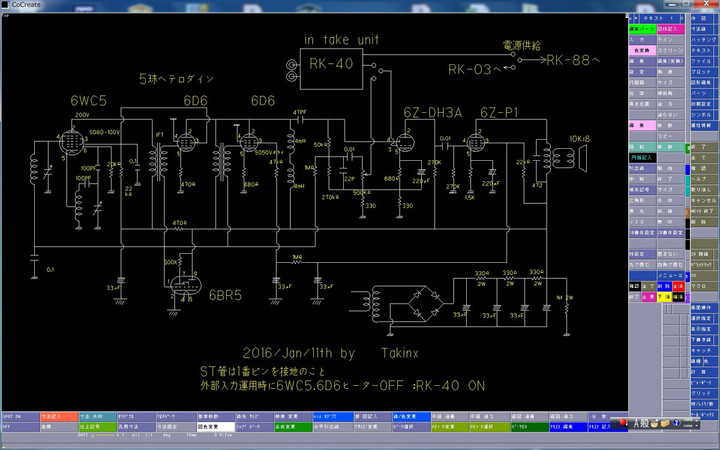

①  ST管5球スーパーラジオ⇒st_super_6d6.pdfをダウンロード

②   ST TUBES  O-V-2⇒

☆☆☆☆☆真空管ラジオ:ロクタル管☆☆☆☆☆

①  7Q7 ⇒7q7_radio.pdfをダウンロード

055

☆☆☆☆☆真空管ワイヤレスマイク☆☆☆☆☆

①ST管 2球ワイヤレスマイク  ⇒ wireless_mike_6wc5.pdfをダウンロード

②ST管 3球ワイヤレスマイク(6E5)  ⇒mike_6wc5_6e5.pdfをダウンロード

③GT管 3球ワイヤレスマイク ⇒mike_6sq7_6c5_6sa7.pdfをダウンロード

☆☆☆☆☆マーカー☆☆☆☆☆

①トランジスタ式 455kHzマーカー(ZTB455E)  ⇒radio_markerztb.pdfをダウンロード

②100kHz マーカー (twin-crystal)  ⇒ 100kc_marker2.pdfをダウンロード

③455kHzマーカーキット(NE612)

④455kHzマーカー (TA7320)   ⇒  455ta7320b.pdfをダウンロード

⑤455kHzマーカー (TA7310)

☆☆☆☆☆半導体ラジオ☆☆☆☆☆

①TA2003 ラジオ  TA2003.pdfをダウンロード

②LA1600 MINI     la1600_mini.pdfをダウンロード

③TDA1072 MINI   TDA1072MW1.pdfをダウンロード

④3TR +1 IC ,mini radio     RADIO-TR3.pdfをダウンロード

⑤同期検波 TDA4001

⑥LA1600(短波) MINI: BFO対応  LA1600bfo.pdfをダウンロード

⑦ 2SC1815 レフレックスラジオ  reflex.pdfをダウンロード

⑧ one  IC  radio  TA7613ad.pdfをダウンロード

⑨LA1260 radio  radio_la1260.pdfをダウンロード

☆☆☆☆☆7MHzダイレクトコンバージョン受信機  ☆☆☆☆☆

①NE612 MINI  ⇒ ne602r-mini.pdfをダウンロード

②NE612 MAX295 ⇒

③MC1496 RX  ⇒  1496.pdfをダウンロード

④SN16913 RX ⇒ SN16913-rx04.pdfをダウンロード

⑤CA3028 RX ⇒    rx3028c.pdfをダウンロード



☆☆☆☆☆7MHz受信機・短波受信機・VHF受信機  ☆☆☆☆☆

大方はサトー電気SITEにてPDF公開中。

①TDA1072 MINI :シングルスーパー、 Sメーター

②TDA1572 RX(SFU455) :シングルスーパー、 Sメーター

③TDA1572 RX(SFU455) :PRE-MIX シングルスーパー(50MHz)、 Sメーター

④TDA1072 RX(SFU455) :ダブルスーパー、 Sメーター

⑤TDA1072 RX(W55H) :ダブルスーパー、Sメーター

⑥LA1600:BFO シングルスーパー

⑦LA1600:BFO、ダブルスーパー

⑧TA7613:プロダクト検波

⑨TA7613:プロダクト検波、ダブルスーパー

⑩TDA1572T  RX(SFU455) :シングルスーパー、 プロダクト検波、Sメーター





☆☆☆☆☆AM only QRPトランスミッター☆☆☆☆☆

①AM ワイヤレスマイク初期回路(7石 プロト) ⇒      7trAM-old.pdfをダウンロード

②ta7310 am wire-less mic  ⇒ rk-98.pdfをダウンロード

☆☆☆☆☆ QRPトランスミッター (600mW以下) 3.5MHz~50MHz   ☆☆☆☆☆

RFCは要調整。負荷目安として455kHz ⇒ 3.3~5.6mH . 1.9MHz⇒330uH~220uH.   50MHz ⇒0.6~1.2uH . 40MHzあたりから上はチョーク用コアに巻いてベスト点あわせ。

①S042P  input 200mw  ⇒ S042-tx02.pdfをダウンロード

②NE612 トランスミッターキット ⇒

③TA7320 :AMワイヤレスマイク ⇒ TA7320-tx.pdfをダウンロード

④SN16913 TX(0.4W)  7MHz 初期回路 ⇒

⑤NE612 qrp-tx  : 50MHz ⇒ RK-65.pdfをダウンロード

⑥S042 qrp-tx  : 50MHz ⇒

⑦AM  QRP trx  :50MHz    NE612      ⇒ RK-77.pdfをダウンロード

⑧AM QRP trx  :50MHz  SL1641

⑨AM QRP trx :7MHz     NE612   ⇒rk96.pdfをダウンロード

☆☆☆☆☆FM QRPトランスミッター☆☆☆☆☆

①FM直接変調:水晶発振式 ⇒ FM-tx1c.pdfをダウンロード

☆☆☆☆☆display☆☆☆☆☆

①M54821  ⇒ RK21.pdfをダウンロード

☆☆☆☆☆S meter☆☆☆☆☆

①デクリメントagc 用sメーター

RK-109 rk109.pdfをダウンロード

②インクリメントagc 用sメーター

100uAメータ  s.pdfをダウンロード

500uAメータ   rk151.pdfをダウンロード

☆☆☆☆☆Two-tone gene☆☆☆☆☆

①op amp + multi

Rk14910

Ans01

バリキャップチューニング回路は修正して使ってください。

008

*******************
For pcbway user.

12au7_led_rk212.pdfをダウンロード

LA1600DS2a.pdfをダウンロード

LA1600S5.pdfをダウンロード
