ヘッドホンアンプ : audio ICで造る小型アンプ 回路図(自作例で50回路予定)

ヘッドホンで聴くには10mWで余る。15mWをヘッドホンに入れると鼓膜は破けて救急車の世話になるので注意。






one IC or twin ICで鳴らすヘッドホンアンプ。 基板回路pdf:

mono_ic_amp.pdfをダウンロード

2ch_ic_amp.pdfをダウンロード

トランジタを使うタイプは 別pageにて公開。




コンセプト

1, 乾電池で鳴らす。3v,6v,(9V).

2, 今も流通しているaudio ICを使う。

3、名刺サイズより小さい。

4, 半田ミスが無ければ動作する。

5, 米国製 IC は音が良くないのでなるべく避ける。

6, PHILPS ICは音が良いので古いICも検討する。 たとえばTDA7025Bは1966年リリース。

7, ハイファイ アンプ全盛期の1970年~1990年頃までのデバイスに注目する。

       ウエハーサイズ3インチ、4インチの製品が音質良いようにオイラ感じている。

8,  A/D 変換は音源情報を50%捨てるので、音質の劣化につながるので、使えない。






乾電池で鳴らす小型アンプ基板が50種くらいになってきたので、 まとめつつある。

聴感ではaudio全盛期のICは確実に音が良い。リードフレームの製造が日本国だった頃だ。    IC内シリコンでのパターン幅が2000年代製品より広い時代なので、電子の気持ちになれば通路が広く流れやすいようだ。




生基板(キット含む)は YAHOOにて出品中。



Ans01


ラジオ技術は日本発祥ではない。本家から学ぶように。

真空管のリニア本を購入すると動作説明されているので理解が速い。CLASS_ABの説明は英語siteで確認

push も pullもない。 CLASS_A

Electronic_amplifier_class_a








pushするTR と pullするTRが存在する。 CLASS_B.

Electronic_amplifier_pushpullsvg








CLASS_AB1はある。 CLASS_AB2はある。

CLASS_AAは造語。 CLASS_A1も造語。 ともに動作説明できる人間はいない。 ゆとり世代を中心にだまされている。

ガラパゴス ジャパン,      ガラパゴス ジャパン     )

Ans01

ICの傾向としては90年代半ばから現在のモデルは音が劣る。

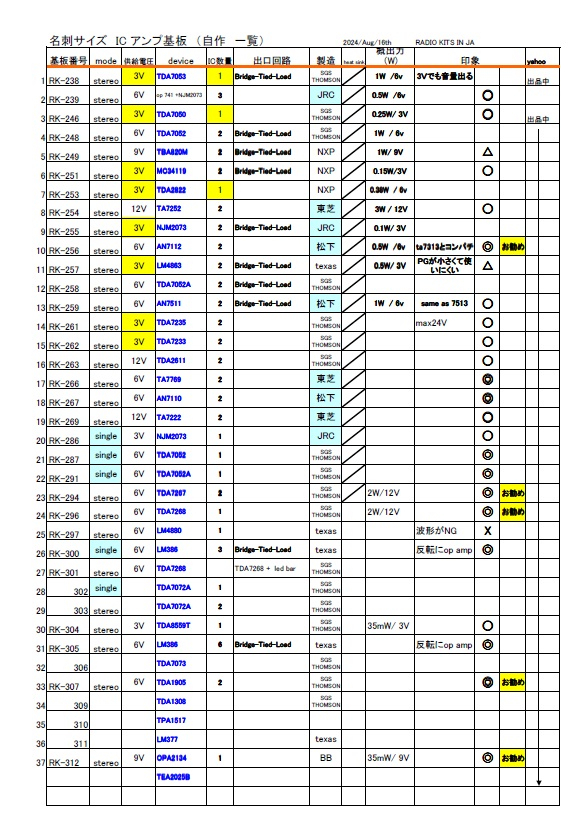

 9月30日での基板list

small_size_amp_sep30th.pdfをダウンロード

Ic_amp_list_2



お薦めは

1、国産のお薦め

松下 AN7112。

東芝 TA8227。


2, 海外品のお薦め

トムソン  TDA1905

トムソン   TDA7050

トムソン  TDA7053

トムソン  TDA7268






3, 捨てた方がよい品

・TDA2822 : 高域で帰還発振するので FM ラジオのMONO ⇒STEREO時にピーっと鳴る。

・LM4863   :非力すぎる




*************************************************

1 :RK-238 TDA7053

超簡単自作アンプ : TDA7053A
YouTube: 超簡単自作アンプ : TDA7053A




2:RK-239 OP741+ twin NJM2073

 op741 +NJM2073 head phone AMP

YouTube: op741 +NJM2073 head phone AMP





3:RK-246 TDA7050

TDA7050 amp : supply 3v
YouTube: TDA7050 amp : supply 3v




Ans01


4:RK-248 TDA7052

Twin tda7052 amp :supply 2 x AA
YouTube: Twin tda7052 amp :supply 2 x AA





5:RK-249 TBA820M

tba820M stereo amp: 9v  supply
YouTube: tba820M stereo amp: 9v supply





6:RK-251 MC34119

mc34119 stereo amp : AA x 2 supply
YouTube: mc34119 stereo amp : AA x 2 supply






7:RK-253 TDA2822

tda2822 stereo amp .  battery  AAA x2 (3v)
YouTube: tda2822 stereo amp . battery AAA x2 (3v)





8:RK-254 TA7252 (12V)

ta7252 stereo amp :supply 12v
YouTube: ta7252 stereo amp :supply 12v







9:RK-255 NJM2073

njm2073 : Bridge-Tied-Load /  supply  2 x AA (3V)
YouTube: njm2073 : Bridge-Tied-Load / supply 2 x AA (3V)







10:RK-256 AN7112

AN7112 stereo amp .d.i.y
YouTube: AN7112 stereo amp .d.i.y





11:RK-257  LM4863

LM4863 amp : 3v supply
YouTube: LM4863 amp : 3v supply

LM4863 amp : 6v supply
YouTube: LM4863 amp : 6v supply


12:RK-258



13:RK-259 AN7511

twin AN7511 stereo amp : 4x AAA.   panasonic
YouTube: twin AN7511 stereo amp : 4x AAA. panasonic




14:RK-261 TDA7235

TDA7235 AMP :supply  4 x AAA (6v) .   model  no RK-261.
YouTube: TDA7235 AMP :supply 4 x AAA (6v) . model no RK-261.




15:RK-262 TDA7233

Twin TDA7233  AMP :  3V (2 x AA)supply
YouTube: Twin TDA7233 AMP : 3V (2 x AA)supply




16:RK-263 TDA2611

tda2611 stereo amp :supply 16v
YouTube: tda2611 stereo amp :supply 16v






17:RK-266 TA7769

toshiba  TA7769  AMP : supply 6v  (4 x  AAA)
YouTube: toshiba TA7769 AMP : supply 6v (4 x AAA)






18:RK-267



panasonic  AN7110 AMP  :  4 x AAA supply.
YouTube: panasonic AN7110 AMP : 4 x AAA supply.





19:RK-269

toshiba TA7222AP amp.
YouTube: toshiba TA7222AP amp.

Rk26901

20:NJM2073

Rk28604

NJM2073D  stereo amp
YouTube: NJM2073D stereo amp

Rk28601




 **************************************************
21:TDA7052 single
TDA7052 single amp ;   frequency characteristic  flat to 400kHz
YouTube: TDA7052 single amp ; frequency characteristic flat to 400kHz

22:TDA7052A single




23: RK-294   TDA7267  記事

TDA7267 stereo amp with D.I.Y supply
YouTube: TDA7267 stereo amp with D.I.Y supply

++++++++++++++++++++++++++++++++

24

RK-296

トムソン TDA7268で鳴らす。 .  製作記事ここ

TDA7268 stereo amp : 1 chip for stereo
YouTube: TDA7268 stereo amp : 1 chip for stereo

Rk29601_2






25 RK-297 : lm4880

lm4880 stereo amp :RK-297
YouTube: lm4880 stereo amp :RK-297




26
RK-298
トリプル LM386

triple  LM386   :stereo amp
YouTube: triple LM386 :stereo amp



27
 tda7268 :RK-301


TDA7268 stereo amp : 1 chip for stereo
YouTube: TDA7268 stereo amp : 1 chip for stereo



28
RK-302
TDA7072A  single



29
RK-303
TDA7072A stereo



TDA7072A  moter btl can drive stereo speakers
YouTube: TDA7072A moter btl can drive stereo speakers

30

TDA8559; 35mW AMP; :RK-304

TDA8559T headphone amp : d.i.y                  35mW / 3V supply.
YouTube: TDA8559T headphone amp : d.i.y    35mW / 3V supply.





31
RK-305 ; lm386でbtl

LM386 tried  to doing  stereo  Bridge-Tied-Load. 6V supply.
YouTube: LM386 tried to doing stereo Bridge-Tied-Load. 6V supply.



 32
tda7073a  :RK-306


TDA7073A moter btl can drive stereo speakers like TDA7072A.
YouTube: TDA7073A moter btl can drive stereo speakers like TDA7072A.




33

TDA1905  電流帰還アンプ : RK-307

TDA1905 stereo amp  :    low "switch-on" noise
YouTube: TDA1905 stereo amp : low "switch-on" noise



34 TDA1308



tda1308 headphone amp.    10mW
YouTube: tda1308 headphone amp. 10mW

37

RK-312
9V電池供給 OP AMPでスピーカーを鳴らす。

NE5532 amp  can drive speakers like this. max50mW
YouTube: NE5532 amp can drive speakers like this. max50mW








38

RK-314  NE5532 2パラ

parallel    NE5322 speaker amp :Frequency characteristics.flat to120kHz. no sound. output 70mW (9V)
YouTube: parallel NE5322 speaker amp :Frequency characteristics.flat to120kHz. no sound. output 70mW (9V)







39

RK-316  NE5532 BTL

NE5532   BTL   AMP : checking the doing.
YouTube: NE5532 BTL AMP : checking the doing.







40

RK-317 TEA2025

TEA2025 audio amp sounds.
YouTube: TEA2025 audio amp sounds.







41

RK-318  TA8227

toshiba TA8227 low frequency power amp
YouTube: toshiba TA8227 low frequency power amp







42

tda1517

TDA1517 AMP
YouTube: TDA1517 AMP







43

an7116

panasonic  audio IC AN7116 sounds
YouTube: panasonic audio IC AN7116 sounds

44

RK-322    NE5532  QUATORO

QUATORO    NE5532  audio amp :6V             no using current booster.
YouTube: QUATORO NE5532 audio amp :6V     no using current booster.







45

RK-323  uln2280

uln2280 sounds 1980'
YouTube: uln2280 sounds 1980'







46

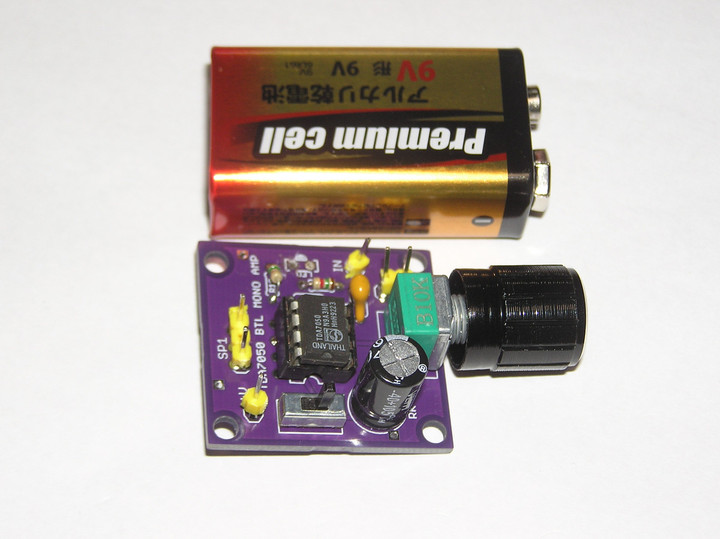

RK-324  TDA7050  BTL  MONO :ここ

Rk32401_3

47

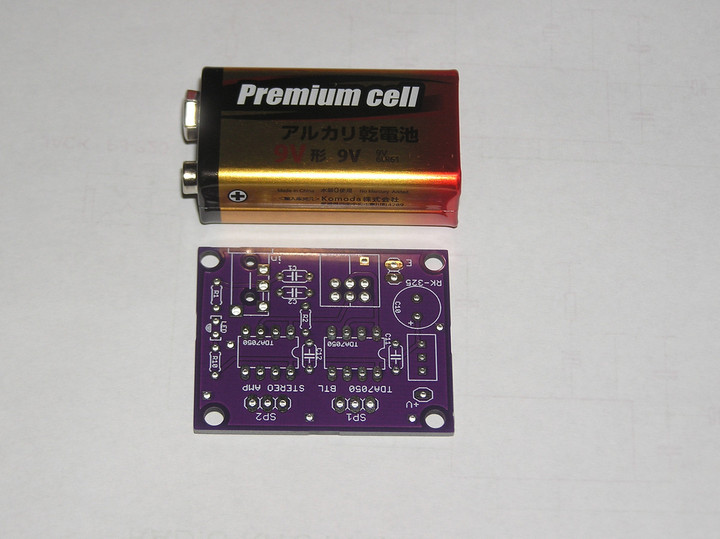

RK-325  TDA7050 BTL STEREO

P9290054_2

48

tca0372

dual power op amp  TCA0372 sounds.
YouTube: dual power op amp TCA0372 sounds.

power  op amp  (1W output) :TCA0372
YouTube: power op amp (1W output) :TCA0372







49

tda8941

50







2024年8月16日時点での基板回路は:

mono_ic_amp.pdfをダウンロード

2ch_ic_amp.pdfをダウンロード
