K6JCA 氏のSITEからもってきた。

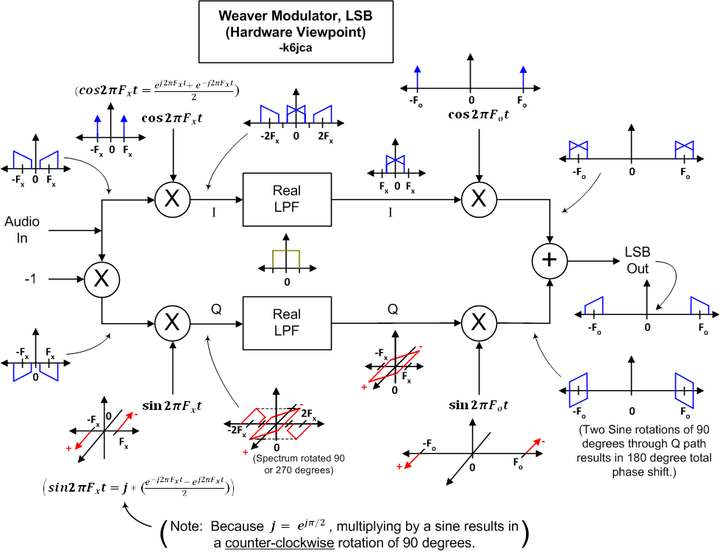

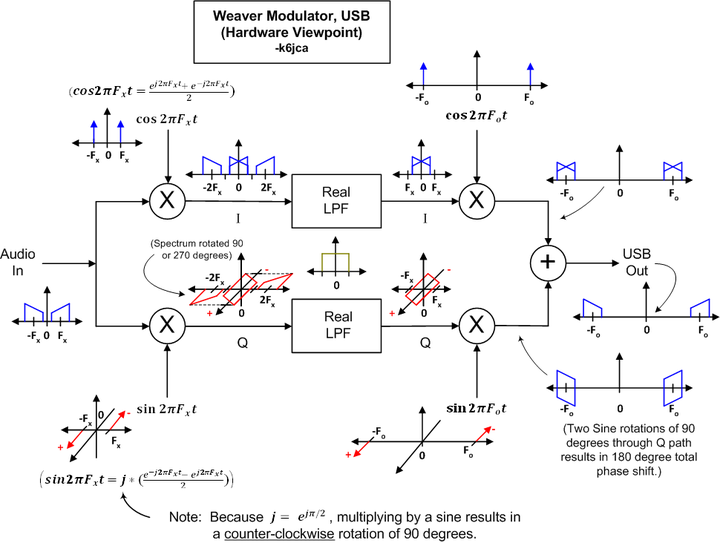

このポンチ図がわかりやすい。90度位相も表現してある。進相ではUSB. 逆サイドバンドとの差は36dBとANALOG DEVICE社から公開されておる。
CCWで第一象限で考えるようにコメントアウトされてる。
＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊
*****************************************
逆side bandの除去手法は調査中。
softとはちがって、時間軸で逆相になりきれないのが原因だろう。
90度進相装置で5n秒も遅れるので合計10n秒も遅れているとまずい。実回路では応答性がやや劣る。
処理信号の物理長は等距離。
