phoneの混信除去にオーディオ バンド パスフィルター。RK-64

半導体レスでのBPF(APF)の実験はここ。4次BPF程度のキレはある。

*******************

・ラジオのfilterで入手の良いものはW55H.(中心周波数±3kc ).これはRSにも今夏から扱い中。SSB用にはW55Iだが国内販売は無い。

・W55Hは 帯域幅がAM放送用ゆえに、amature radio用にはやや広い。

そこでAF帯域の「HPF+LPF を1つの基板」にした。所謂BPFになる。帯域幅はphone用してしてあるが、帯域を狭くすればCW用audio peak filterぽくなる。上側のキレは一般的CW用audio peak filterは4次程度なので、本品は8次ゆえに優れている。半導体を使ったフィルターになる。

LPFは性能のMAX295.(OP-AMP でLPF造るよりも特性が良い) :8次ローパスフィルタだ。

HPFはop-amp。

サイズ

Bpf02

実装してみた。 SPで鳴らすだろうからTA7368を載せた。

TA7368を使わない場合もあるだうから、それ用のOUT端子もある。

Bpf01_2

Bpf03

③ フラットな周波数。

Bpf04

3dB下がる周波数は250Hz. ⇒ 好みで変更願います。

Bpf05

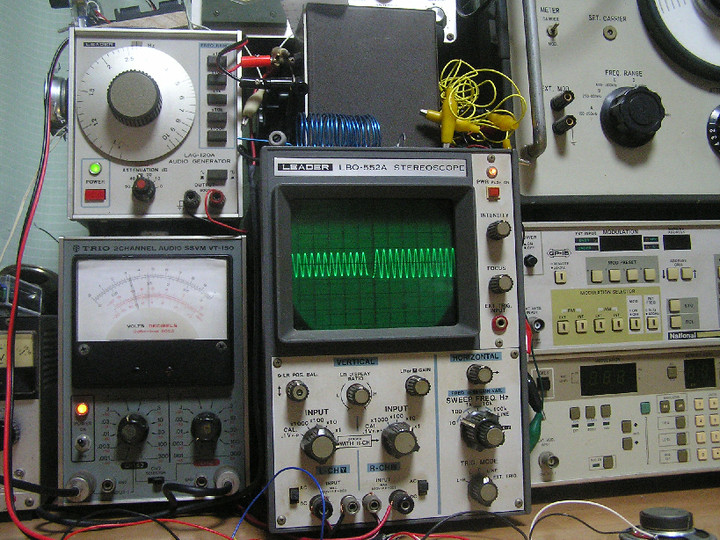

3dB下がる周波数は2.7KHz. ⇒ 好みで変更願います。

Bpf07

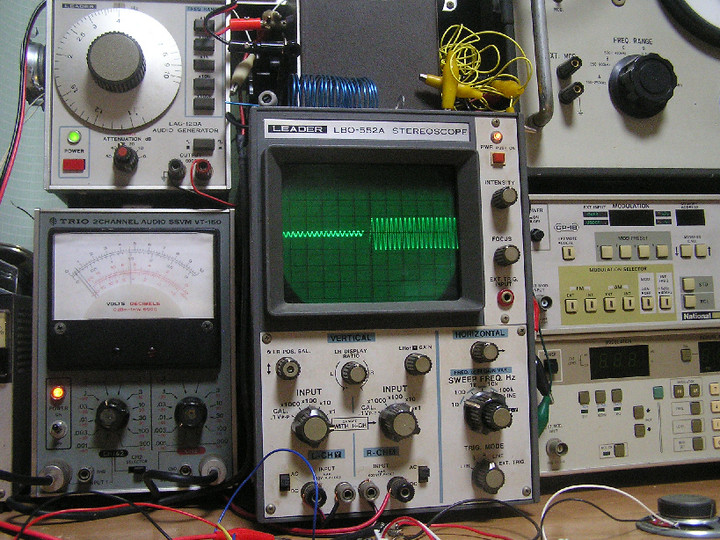

 4kHzでは18dB下がってます。

Bpf06



*まとめ。

・MAX295はバリキャップで周波数可変できる回路にしてある。バリコンで変化させても良い。その辺りはデータシートに記載がある。コーナー周波数は2.3KHzあたりが良いだろう。

・前作では肩のアバレがあったが今回は少ない。

・MAX295は市場流通デバイスの中で最も優れたLPFになる製品。これを超えるものは現瞬間は無い。

・通算301作例。 基板ナンバーRK-64.

97

上のが特性図。データでは2f点では50dBほど減衰する。op-ampではここまでは減衰できない。

前作での特性

***********************************

・ever599 は今風にアレンジ済みだ。そのうちに公開しよう。
