今月に入ってからはラジオマイクの製作が続くね。

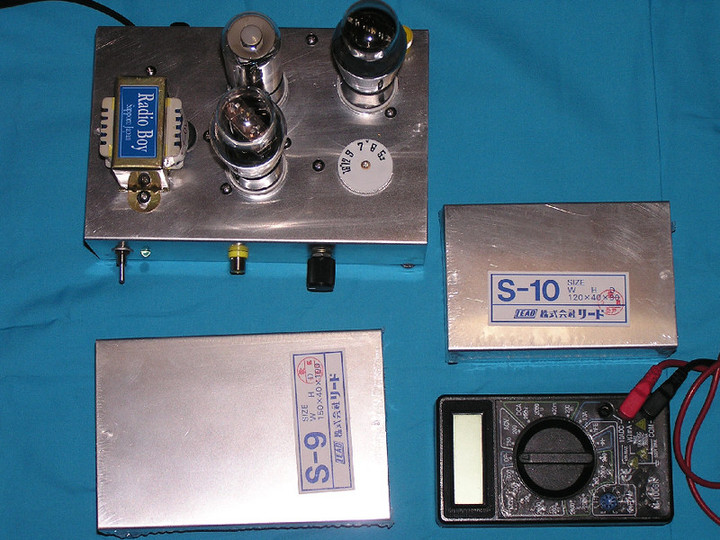

小型にtryしてみた。リードのS-10サイズ。120x80mmとなかなか小さい。(この掌サイズでの製作例はあまりないようだ)
![151 151](/.service/smartphone/thumb/photos/uncategorized/2016/01/30/151.jpg?alt=/radio_kit_/images/2016/01/30/151.jpg)

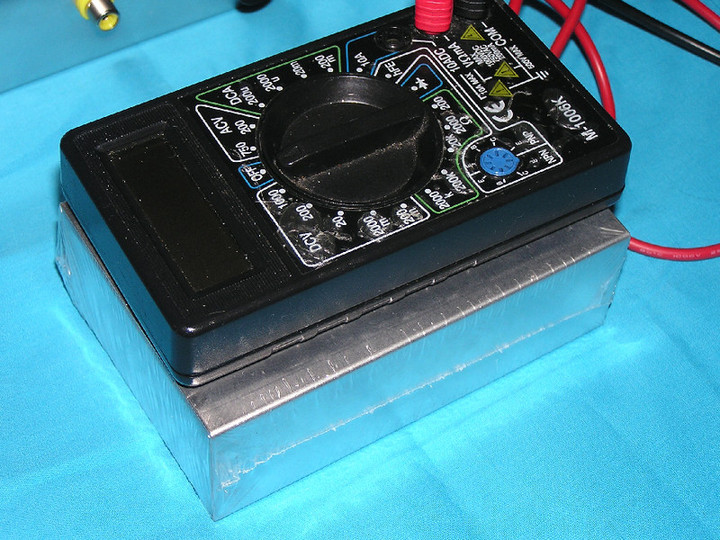

s-10は、デジタルテスターとほぼ同じ大きさ。
![152 152](/.service/smartphone/thumb/photos/uncategorized/2016/01/30/152.jpg?alt=/radio_kit_/images/2016/01/30/152.jpg)

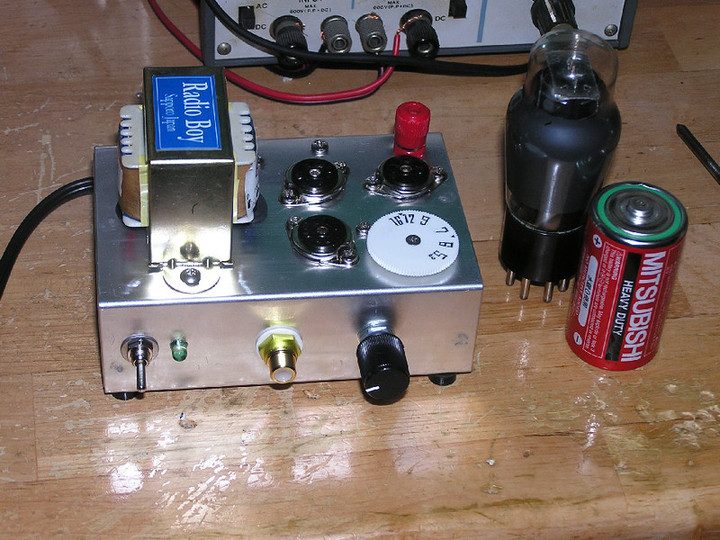

小型には、ミニチュア管。
![0131 0131](/.service/smartphone/thumb/photos/uncategorized/2015/11/29/0131.jpg?alt=/radio_kit_/images/2015/11/29/0131.jpg)

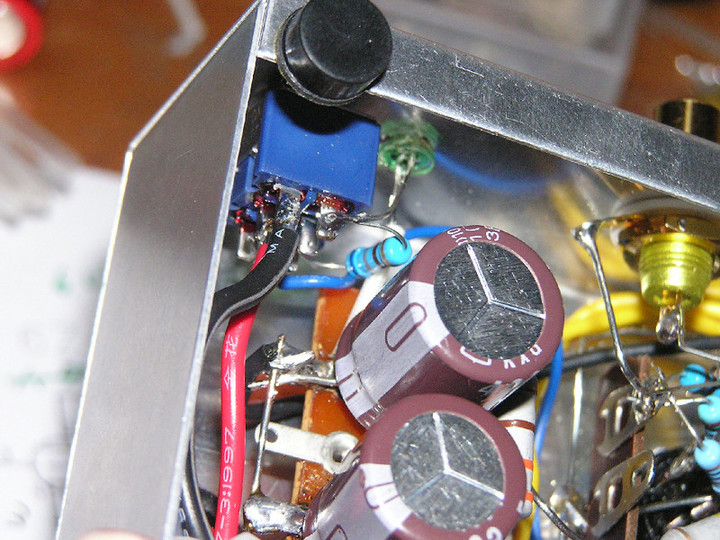

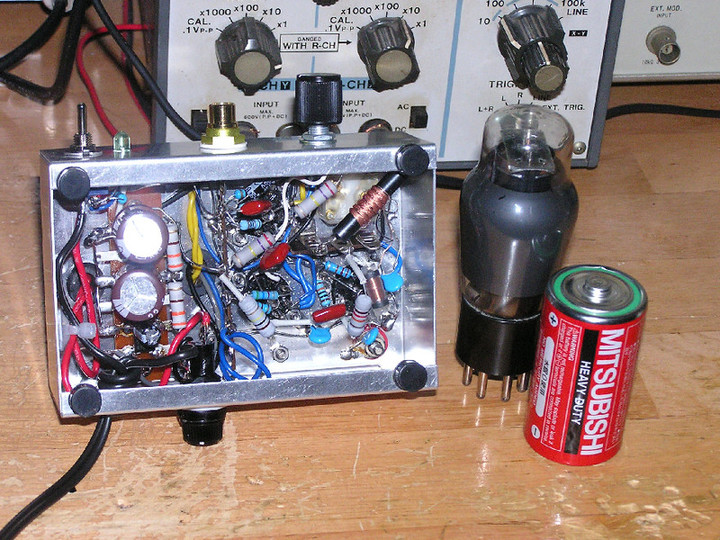

半田鏝が入らず、苦労した。 同じサイズでは もう造りたくはない。(オジンには細かすぎる)
![0132 0132](/.service/smartphone/thumb/photos/uncategorized/2015/11/29/0132.jpg?alt=/radio_kit_/images/2015/11/29/0132.jpg)
![0133 0133](/.service/smartphone/thumb/photos/uncategorized/2015/11/29/0133.jpg?alt=/radio_kit_/images/2015/11/29/0133.jpg)
![0134 0134](/.service/smartphone/thumb/photos/uncategorized/2015/11/29/0134.jpg?alt=/radio_kit_/images/2015/11/29/0134.jpg)
![0135 0135](/.service/smartphone/thumb/photos/uncategorized/2015/11/29/0135.jpg?alt=/radio_kit_/images/2015/11/29/0135.jpg)
![0136 0136](/.service/smartphone/thumb/photos/uncategorized/2015/11/29/0136.jpg?alt=/radio_kit_/images/2015/11/29/0136.jpg)
6AV6⇒6DK6(3結)⇒6BE6の想定

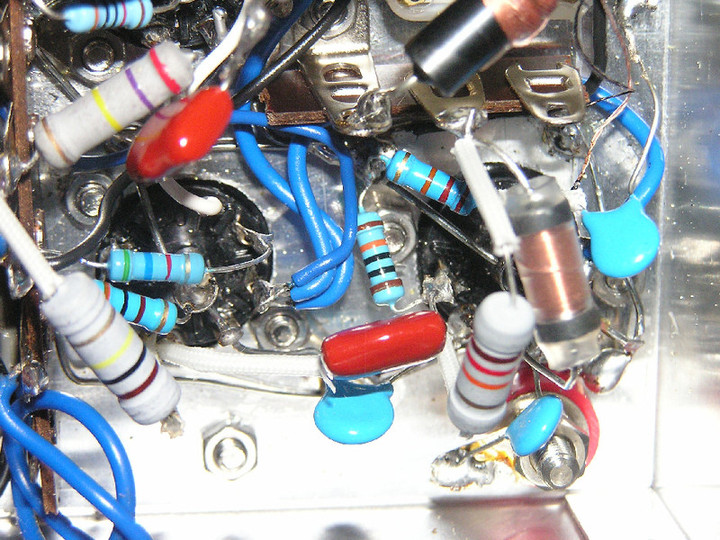

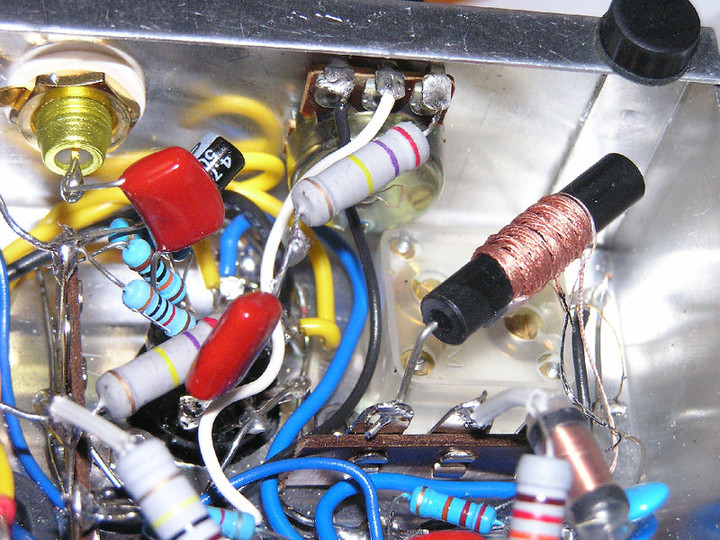

小型化のポイントは写真参照。平滑回路は2段。(従来は3段だが入らない)
![069 069](/.service/smartphone/thumb/photos/uncategorized/2016/01/30/069.jpg?alt=/radio_kit_/images/2016/01/30/069.jpg)
