4号機の続きです。
まずLC発振で確認します。
タップドセンターコイルです。

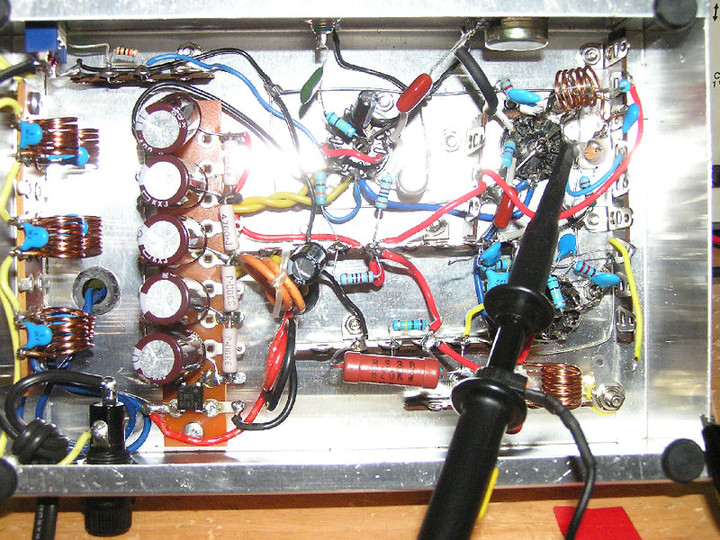

FM帯が普通にOSCできていますね。
回路は問題ないようなので、次に水晶で発振させます。
LCはそのままなので、あまりLCの共振点が効いてこないことがわかりますね。
★水晶発振の過去のトランジスタ実験では、
インダクタンスだけあれば発振強度が確保できることが判っています。
★OSCの周波数は、水晶のFreqと同じ20Mhz。
80Mhzに持ち上げることをこれから考えます。
続きます。
＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊
