RADIO KITS IN JA　 : NJM2241 同期検波のIC。　SSB受信機向けに使えそうだね。2

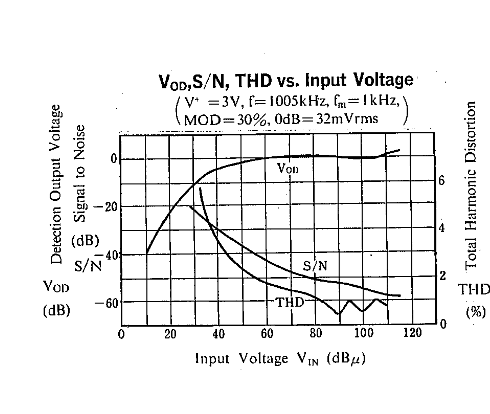

AM受信時の特性。RF信号 3uVくらいからAM復調できるらしい。

AGC　レンジもそれなりあるので3V供給はサイズ面で魅力。

AF-AMPはLM386並みの40dB. AMレシーバー向けのIC。

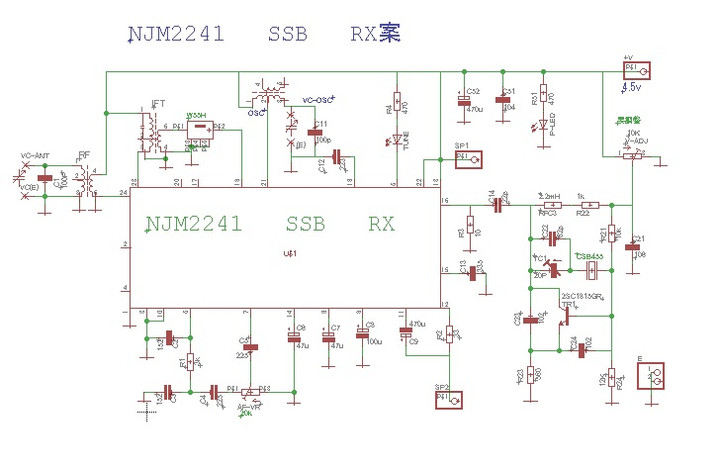

案はこんな感じ。データシートを見ると、局発はダンパー抵抗が必要な感じ。

IFTは枯渇中なので、注意。

フォルターはW55I。　BFOは455+2=457kHzネライ

csb455で457kHz発振はほぼ無理なので、ztb460を使うのがコツ。

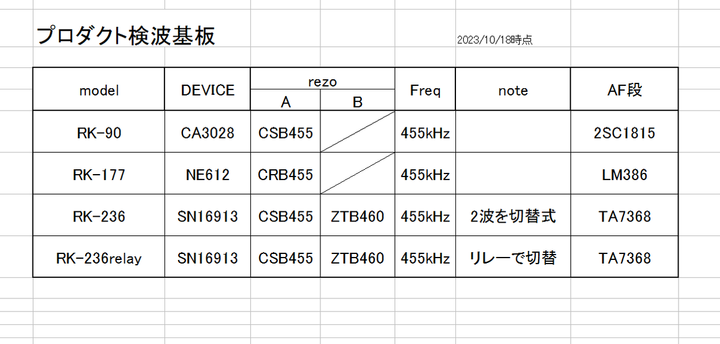

12AU7を2本使って　455KCプロダクト検波基板にした。

OSCコイルは手巻き。
