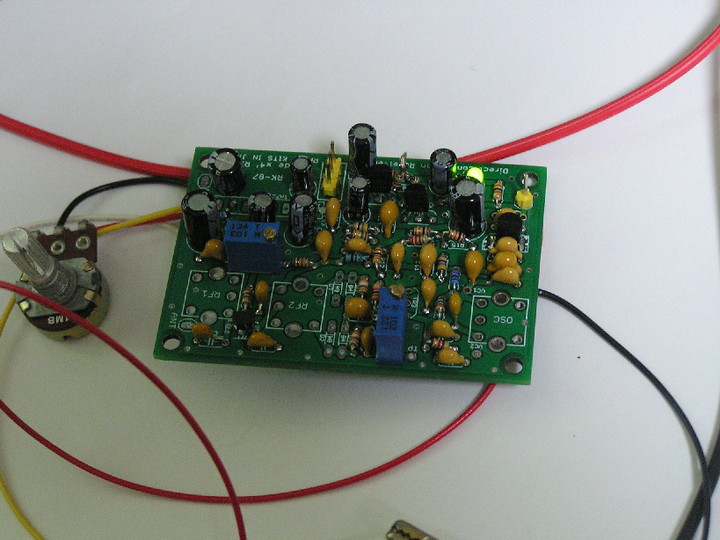

ダイレクトコンバージョン受信機のLPF具合の確認。
2TRだけで確認。
CRとトランジスタによるLPF。今回MAX295は採用していない。
![006 006](/.service/smartphone/thumb/photos/uncategorized/2020/04/12/006.jpg?alt=/radio_kit_/images/2020/04/12/006.jpg)
![007 007](/.service/smartphone/thumb/photos/uncategorized/2020/04/12/007.jpg?alt=/radio_kit_/images/2020/04/12/007.jpg)
![008 008](/.service/smartphone/thumb/photos/uncategorized/2020/04/12/008.jpg?alt=/radio_kit_/images/2020/04/12/008.jpg)
、、と確認できた。
************************************************
全部品を実装して確認していったら、 供給電圧が11Vより低いとAF部が発振する。
LPFを切り離すと発振は止まるが、、。
真空管のヒーター端を観測しているような波形になっている。実際に発振周期は60Hzだ。
![010 010](/.service/smartphone/thumb/photos/uncategorized/2020/04/12/010.jpg?alt=/radio_kit_/images/2020/04/12/010.jpg)
![009 009](/.service/smartphone/thumb/photos/uncategorized/2020/04/12/009.jpg?alt=/radio_kit_/images/2020/04/12/009.jpg)
何故、こうなったのか?????
12V印加で止まる理由は?????
、、と苦戦中。
