真空管の等価雑音抵抗。リアクタンス管

56299773

**************************************

良く知られていることを少しUP.

1,バリコンのQが埃により低下することは、概ね60年前から知られている。

「バリコンとその使い方」

2,真空管ラジオで遭遇するブーン音は、

 「球から出るハムの対策」 (球種で接地すべきPIN番号が定まっている)

残念なことに、メーカー製ラジオではブーン音が強くなるように配線されたものが多い。

3,「受信機の発振止め」

4,「第二検波にはカソードバイアスを」が「ミニチュア管とトランスレスを巡る様々な問題点」 の中に在り。

***************************************

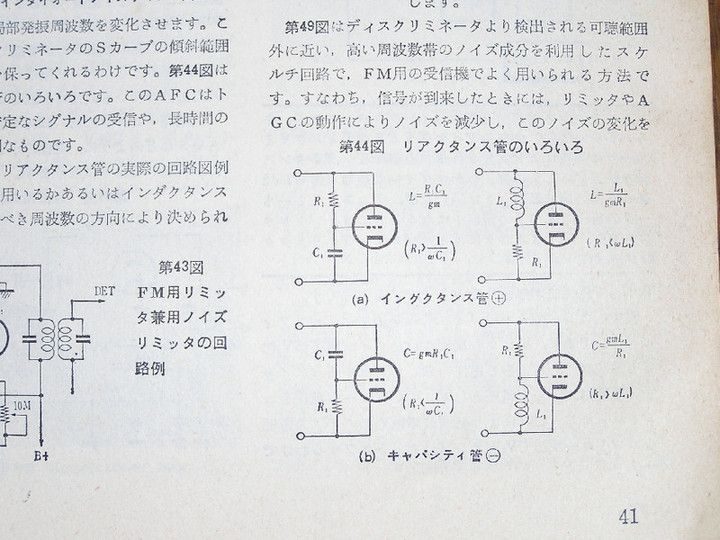

①リアクタンス管。FMワイヤレスマイクでは6GU7が具合良い。

001



 ②

002

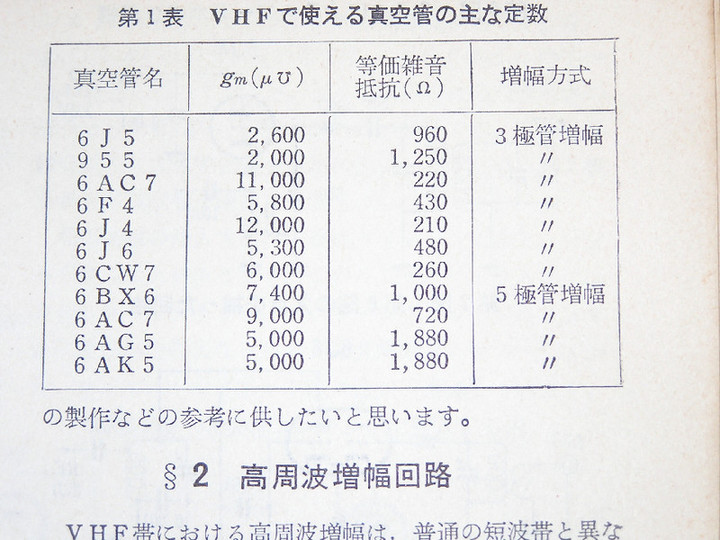

等価雑音抵抗。この計算式がWEB上にあるかは不明。本には式あり。

やはり6J4ですね。

6J4をAF初段に採用したラジオを過去に数台製作したが、SPから出てくる音色は極めて良い。6AV6などより良い。 「ミニチュア管ラジオのAF初段に何を使うか?」と問われれば、6J4とオイラは返する。

お仕着せの6AV6でなく、雑多に3極管を使ってみると音の違いも判る。手始めにラジオで良い音が出る工夫を、6J4で始めると良いだろう。

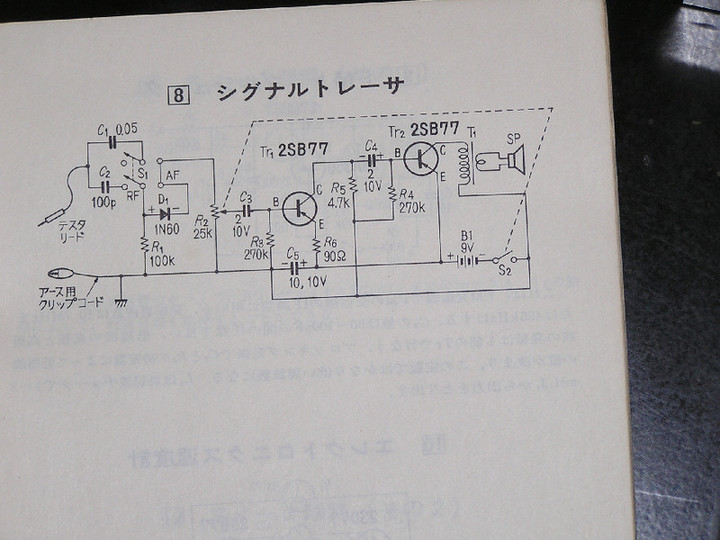

③ゲルマニウムトランジスター愛好家のために、

003

シグナルトレーサーの自作も由。
