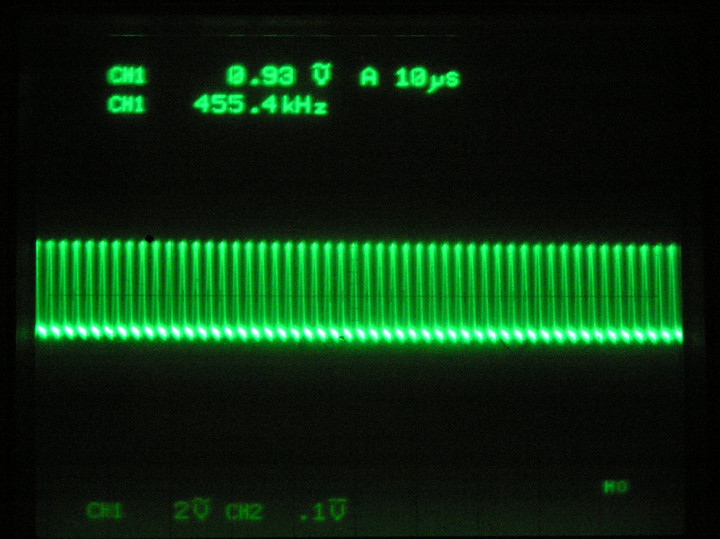

前回の電波波形。osc端での波形。（下流の部品はついていない）
**************************************************************
シグナルインジェクターtype2がまとまった。
既公開のように455kHzでoscできた。
変調のことはここにも公開。
秋月で扱っているTLP559に OSC回路＋BのON/OFFをさせている。
下動画はNE555の矩形波なので、心地よくない音になっている。
YouTube: signal injector for 455kHz maker . using tlp559 audio modulator.
osc部からの結合Cを増やすと発振周波数が引きずられて1kHzほど下がる。Cを減らすと出力が弱くなり電波ではとばない。
トーン波形。
**********************************************
RF信号受けを変えてみた。
1NFで受けると波形はこうなった。 56PFで受けると綺麗だが増幅できない。
osc波形。

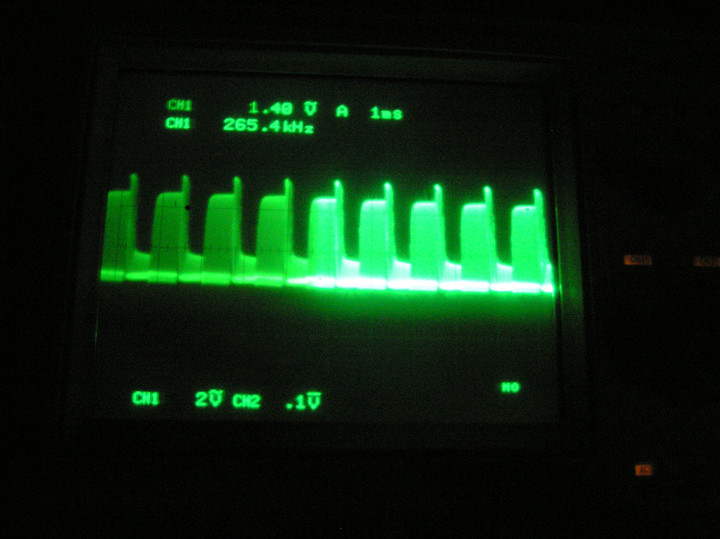

出口での変調波形。ne555から矩形波がでてくるが、前回と同じ波形にならない理由は不明。
データは取れたので、配置を変えて基板手配した。
