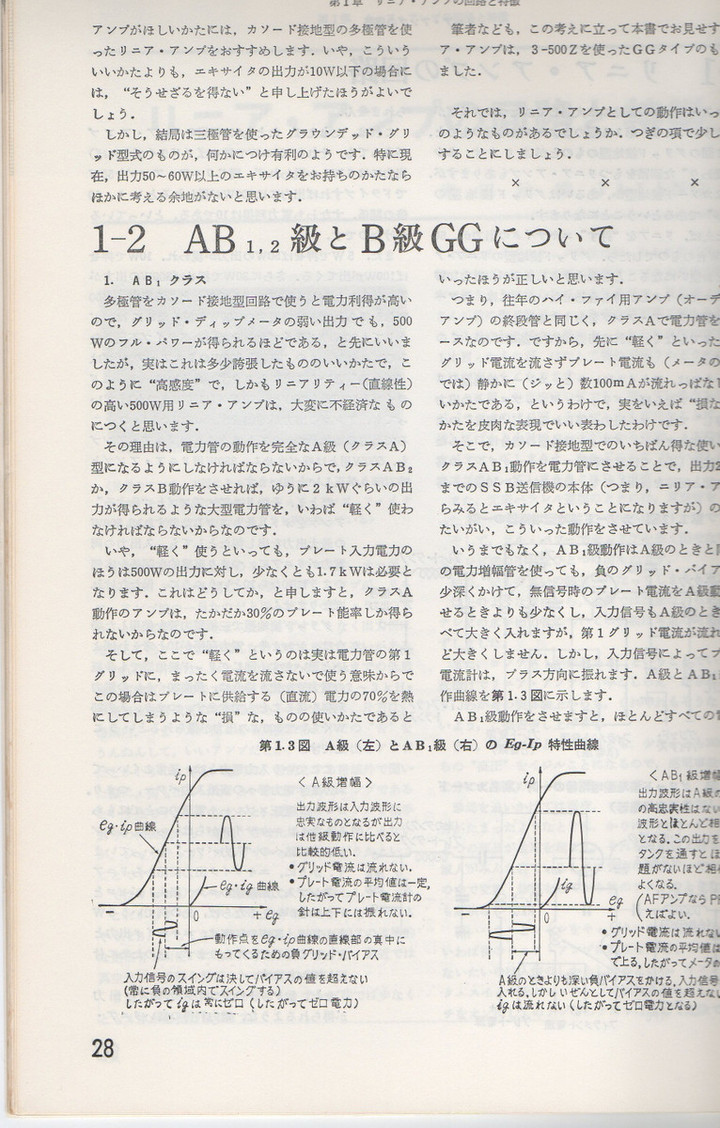

真空管の動作点についての書としてはCQ社の1962年刊行のリニアハンドブック 28頁がわかりやすい。
AB1,AB2の違いについて記あり。
執筆は JA1ANG 米田OM.
株式会社誠文堂新光社：初歩のラジオの編集メンバーが刊行したリニア本。1980年刊行。

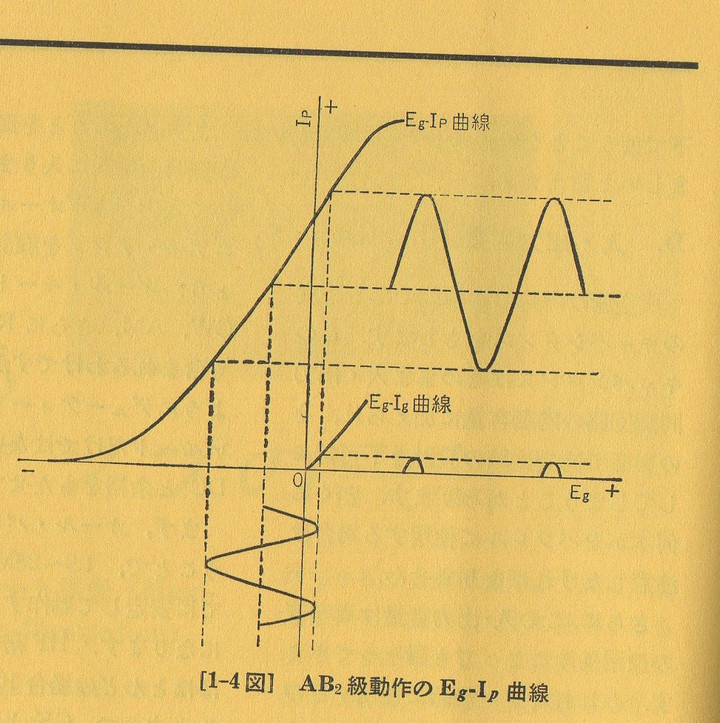

AB2の模式図

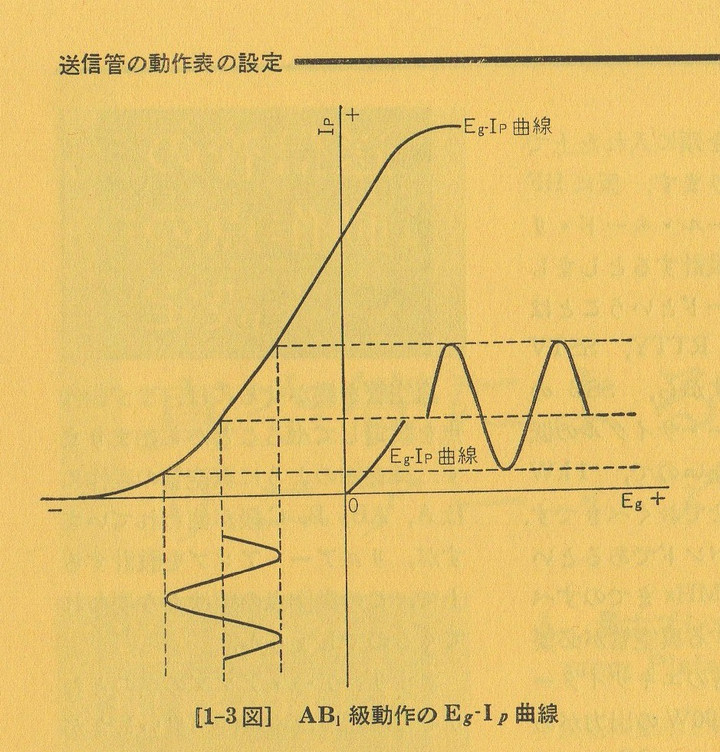

AB1ですね。
株式会社誠文堂新光社；「無線と実験」。動作点模式を使わない時点で妖しさ満杯。 同じ会社であるが、編集者の知的水準が初歩のラジオとは差がある。
このカコミ記事はまちがっている。執筆陣、編集陣のオツムがすけてみえる。
編集側の技術教養が不足だと誤情報が流れる。
わずか18年前の1980年刊行自社出版物との整合性がゼロ。「どのような言い訳をしてくるかねえ？？？」。 読むと馬鹿がうつる雑誌かもしれない。
基礎知識として誤情報を流すのはちと拙い。
エンジニアは正しいことを後世に伝えるのも大切なこと。 いわゆるエンジニアの良心。
