セラミック振動子はCSB455. しかし4200kHz

P1010060

csb455で9次?になる4200kHzでしかoscしない。 これ謎の状態。

P1010056

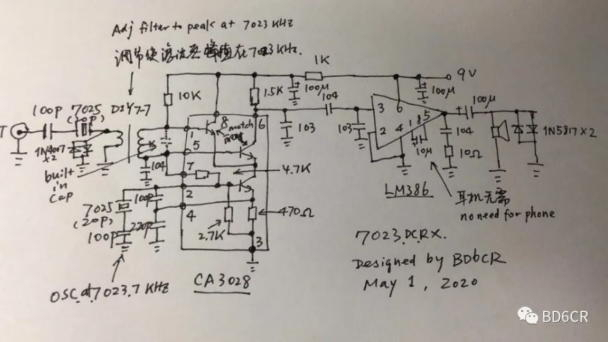

chinaの超有名人(日本でも高名)による公開回路で455KHZ用に興してCSB455を指してみた。Cを増やしても周波数は下がってこない。

Ca3028rx1_2

「差動回路でoscさせつつ出力を得る」は やはり無理があるね。RK182の予定だったが捨てた。

たまたま水晶振動子のQが高いので使えた程度。単能動回路で、 OSCさせつつMIXは、実測マイナスゲインになる。

動作動画がない場合には、他人回路は疑え。トラ技術、CQ誌の回路は疑え。

***********************************************

lc共振をこの基板に実装すると シンクロして上手に作動することもある。

物理でいう共鳴(同期共振)を利用する。 古典的には解明されている

***************************************************

2018年5月26日 (土)

tda1072 シングルスーパーで116MHzを受信させた。

120

tda1072 シングルスーパの作動はここ air band まで届く。
