RADIO KITS IN JA　 : バランスドミキサー　NE612でbalanceを取る。

*******************************

RF式のスピーチプロセッサーの基礎実験を始めた。クリスタルフィルターはICOM製の10.7MHz。

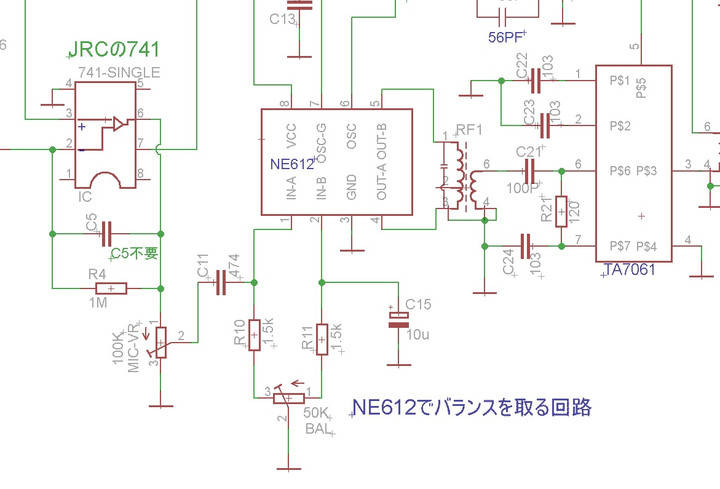

1,キャリアを抑圧したdsbがmustなのでNE612にキャリアバランスVRを入れてみた。日欧で見かける回路にした。　NE612のOUTは4番と5番から出しLC共振にいれて多少は波形を綺麗にしたい。

◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇

結果はそれなり駄目。IC内負荷が均等でないようで　[外部負荷でアジャストする必要がある波形]が出てきた。FCZコイルコアで合わせてようやく使える波形に近づく。トランス出力方式では変調分野は　やや苦手なことも判った。　定番のMC1496は外部負荷で可変できるのでこのような波形には陥らない。

RK-26同様に4番出力だけでで使う　。　あるいは　バランス抵抗レスで使うのがお薦めらしい。

直接LC共振に入られるとおもったが今のままじゃ無理だ。もう少し触ってみる。

予想よりも波形が悪いのでAN612あるいはCA3028にし、コンデンサーoutにするのも手立てだ。

pin1,pin2の抵抗を変えて　それなりにはなった回路。

性能面ではmc1496 ＞＞ ne612は変わらず。電波の質が悪いので、アマチュア無線では使うには気がひける。

NE612は　ワイヤレスマイク向けのIC。

************************************************

balance抵抗であわせた送信基板ものの例

・RK-62 のDBM SL1641ではこのようになっている。　NE612より良好。

・キャリアリークはSL640(1640)で-40dB。

・本家SL1640のコピー品がNJM2594.

*************************************

・RK-55のCA3028ではこの感じ.

本家CA3028のコピー品：TA7045はKP-12Aに使われている。

但し、KP-12A回路のままTA7045を使うとバランス調整が追い付かなく歪むのでそこは工夫必要。

これもNE612より良いだろう。

*********************************

amラジオではpwm電波も受信できる。

*****************************************************
